LED数码管动态扫描数据显示怎样用PLC实现

2019年01月11日 13:22:47来源:中国传动网作者:网络关键词:PLC
  PLC的数据显现功用一直是困扰PLC运用的难题。在PLC的应用中,常常要监测一些重要数据,但PLC的数据显现通常是运用外部显现设备,如显现屏或触摸屏,而这些显现设备的价格一般比较昂贵,对一些小型体系来说更浪费。因而,怎么显现PLC的数据,并尽可能做到高效率、高稳定性、抗干扰能力强、硬件投资少,是许多规划中需求考虑的问题。笔者运用的西门子S7-200PLC中有专门的指令操控LED数码管显现,SEGIN,OUT指令就是将IN端输入字节的低4位确定的16进制数主动转换为相对应的7段LED数码管各段的代码,并送到输出字节OUT端显现。若采用静态LED数码显现,PLC显现一位十进制数据需求7个输出点予以操控,如果要显现n位数据,则需求7n个输出点。所以,运用这种办法对于显现数据的位数较多时,需求很多的输出点,而PLC的价格是以输入输出点数来计算的,这直接导致硬件本钱的上升,鉴于此种原因,寻找一种廉价的显现技术就显得尤为必要。提出学习单片机的LED数码管动态扫捕显现原理,结合PLC周期性扫捕的特色,采用PLC直接输出数字量驱动数码管,将PLC开关量输出分为两部分,一部分用作数据输出,另一部分用作操控数码管公共端信号的输出。运用人眼的余辉效应,循环点亮每个数码管,本办法操作简略、本钱低廉。

  1规划完成

  所谓动态扫描就是运用PLC周期性扫描的特色,在编程时要做到每个周期只有一个数码管能够形成通电回路,然后得电点亮,因为一个扫描周期的时间过短,只有几十ms,所以人眼感觉每个数码管都是均匀通电亮着的,一起没有拖尾现象。

  1.1硬件规划

  规划办法的硬件电路完成是一个起动按钮SB1和一个中止按钮SB2,两个数码管的a、b、c、d、e、f、g段别离连在一起,再与PLC的输出端Q0.0~Q0.7经过限流电阻衔接,两个数码管的公共端com1和com2别离经过三极管由PLC的输出端Q1.0和Q1.1操控,其接线原理如图1所示。


PLC

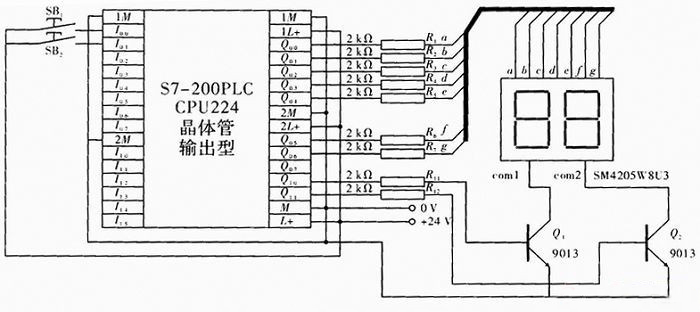

  图1双数码管扫描显现PLC驱动电路

  由PLC输出端Q1.0和Q1.1的凹凸电平操控处于开关工作状况的三极管,使数码管com1和com2端循环与PLC公共端M导通输出,分时选中不同的数码管,由PLC输出端Q0.0~Q0.7输出相应的数据再依据公共端信号使相应的数码管a、b、c、d、e、f、g段显现。经过软件编程可完成用一组起停按钮操控两组数码管显现相应的数据。

  1.2软件规划

  经过两个软件规划完成同一硬件电路不同功用的实例来阐述设汁的软件完成。

  1.2.1软件规划实例1

  此程序完成0~99s反复计数功用,按动SB1起动计数,按动SB2使计数停在计数所停方位,再按动发动按钮从头从0开端计数,计数到99后从头从0开端计数。该程序梯形图如图2所示。


PLC

  图2软件规划实例1的梯形图程序

  以上软件对特殊存储器位SM0.5发生的1s的时钟脉冲计数,运用PLC数据运算、传送、转换的功用指令传送、处理改变的计数数据,然后用段译码SEG指令驱动7段数码管,由两个定时器别离发生周期为200ms、彼此反相的时钟脉冲操控显现改变的计数数据。

  1.2.2软件规划实例2

  此程序完成50s倒计时功用,按动SB1起动计时,按动SB2中止计时,一起数码管熄灭,再按动发动按钮从头50s倒计时,计时到0s时,数码管主动熄灭。

  2结束语

  规划主要是将一个两位数分成两组数据别离在十位和个位数码管上显现,程序采用循环操控办法,则一个扫描周期显现一组数据,即两组数据循环显现。假设程序扫描周期为100ms,定时器定时100ms,那么每组数据的更新周期为100×2=200ms,这样的显现频率足可以达到一般的工业操控要求,彻底可以用作实时显现。同样,若显现多组数据,其数据线接法是一样的,只需增加操控数码管公共端信号的PLC输出点,PLC输出点数为7+n,n为数码管个数;软件稍加改动即可。笔者介绍的办法软、硬件规划均在实验室调试成功,彻底满足规划要求,并且降低了硬件本钱,取得了较好的作用。
